SCANNING LASER: PRESENTATION
Le principe du scanning laser

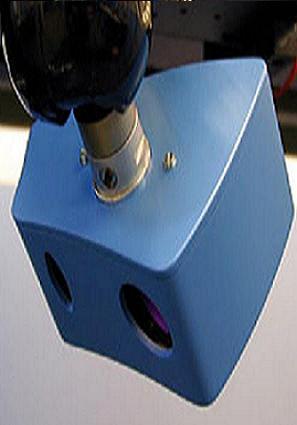

 Le scanning laser est une technologie qui s'adapte
parfaitement aux
besoins actuels de contrôle qualité.Le système opère de la façon suivante: - Une lame de lumière structurée est projetée sur la surface de la pièce. - Une caméra intégrée dans le capteur reçoit par triangulation la lumière laser réfléchie et élabore ses variations de distance et de profil.
- L'image de
la
ligne est ensuite convertie en points 3D.
Les informations de positionnement de l'ensemble (caméra/laser) par rapport à l'objet permettent de localiser les points de la trace laser dans l'espace. On peut alors assembler les sections et constituer des informations 3D sur toute la surface de l'objet (nuage de points, ou, plus exactement, nuage de lignes de points). Le traitement de nuage de points Le scanning laser est typiquement orienté vers 2 applications: - la reconstruction mathématique de surface (rétro-conception) - l'inspection dimensionnel et la comparaison à un modèle CAO Ces techniques sont notamment utilisées dans l'industrie automobile, aérospatiale, de l'électronique grand public et du médical. |
|
